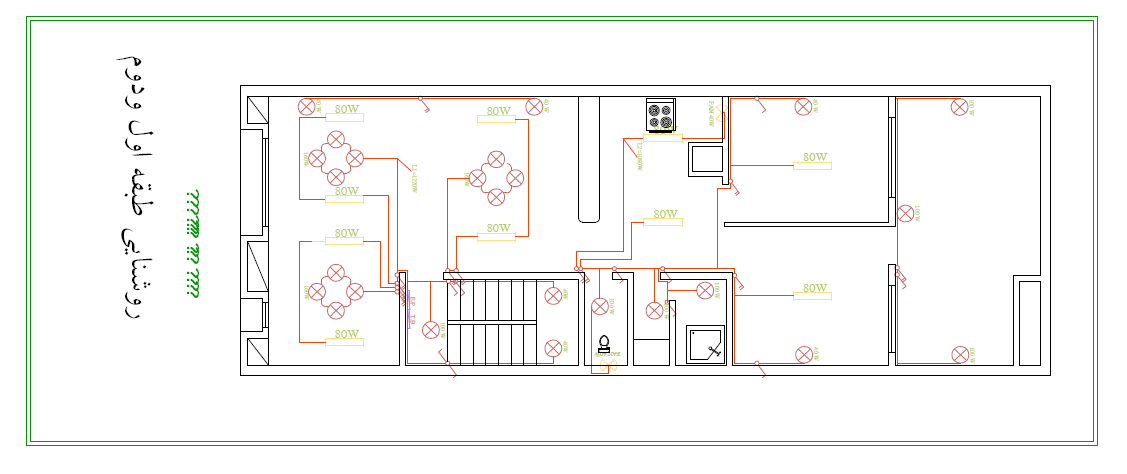

پلان برق

رنامه برق قرمز = جدید سیاه و سفید = موجود است. طرح برق روشنایی، سوئیچ و گاهی اوقات قدرت برای هر طبقه را نشان می دهد. کامپیوتر کشیده شده 1/4 "= 1'-0" مقیاس 11 "X 17" مقاله

برق تک فاز

سه پارامتر اصلی سیستم برق، مقاومت، سلف و خازن است.

مقاومت

مقاومت مدار قدرت و یا به سادگی مقاومت، مصرف انرژی اهمی است. در حالی که جریان الکتریکی جریان عبوری از یک مقاومت وجود خواهد داشت نه به هر گونه اختلاف فاز بین ولتاژ و جریان، این بدان معناست که جریان الکتریکی و ولتاژ در فاز همان زاویه اختلاف فاز بین آنها صفر است. اگر من جریان را از طریق مقاومت R برای ثانیه T پس کل انرژی مصرف شده توسط مقاومت است که من ^2. RT این قدرت به عنوان قدرت فعال شناخته شده

اندوکتانس

اندوکتانس از سیستم و یا به سادگی فروشگاه سلف انرژی میدان مغناطیسی در طول نیم سیکل مثبت می دهد و در نیم سیکل منفی از منبع تغذیه تک فاز. اگر "من" جریان از طریق یک سیم پیچ از اندوکتانس L هنری، انرژی ذخیره شده در سیم پیچ به صورت میدان مغناطیسی شده است

1	LI ^2
2

قدرت همراه با اندوکتانس توان راکتیو است.

ظرفیت خازنی

ظرفیت سیستم و یا به سادگی خازن ها، فروشگاه ها انرژی میدان الکتریکی در طول نیم سیکل مثبت و را دور در نیم سیکل منفی عرضه. انرژی ذخیره شده بین دو صفحه موازی فلزی V اختلاف پتانسیل و ظرفیت خازنی در سراسر آن C، به عنوان بیان شده است

1	CV ^2
2

این انرژی به صورت میدان الکتریکی ذخیره می شود. قدرت همراه با خازن توان راکتیو است.

ظرفیت خازنی

ظرفیت سیستم و یا به سادگی خازن ها، فروشگاه ها انرژی میدان الکتریکی در طول نیم سیکل مثبت و را دور در نیم سیکل منفی عرضه. انرژی ذخیره شده بین دو صفحه موازی فلزی V اختلاف پتانسیل و ظرفیت خازنی در

سراسر آن C، به عنوان بیان شده است

1	CV ^2
2

این انرژی به صورت میدان الکتریکی ذخیره می شود. قدرت همراه با خازن توان راکتیو است.

توان اکتیو و توان راکتیو

تک فاز مدار قدرت در نظر بگیریم که در آن در حال حاضر عقب ولتاژ توسط یک زاویه φ است.
اجازه دهید ولتاژ آنی V = V _{m است.} sinωt
پس از آن جریان لحظه را می توان به عنوان من = I _م بیان شده است. گناه (ωt - φ).
از کجا، V _m و _م مقدار حداکثر ولتاژ سیستم سینوسی و در حال حاضر به ترتیب
قدرت آنی شده است

p = VI = V _م. sinωt. _{متر می باشد.} گناه (ωt - φ)

=	1	V متر است. م .2. sinωt. گناه (ωt - φ)
	2

=	1	V متر است. م. [{cosωt. چون (ωt - φ) + sinωt. گناه (ωt - φ)} - {cosωt. چون (ωt - φ) - sinωt. گناه (ωt - φ)}]
	2

=	1	V متر است. م [چون {ωt - (ωt - φ)} - چون {ωt + (ωt - φ)}].
	2

=	1	V متر است. م [φ چون - چون (2ωt - φ)]
	2

قدرت فعالیت

قدرت مقاومتی

بیایید نگاهی به این بیماری برای اولین بار است که در آن تک فاز مدار قدرت است که به طور کامل مقاوم است، این بدان معناست که زاویه فاز بین ولتاژ و φ = 0 است و از این رو

p =	1	V متر است. م [1 - cos2ωt].
	2

از معادله فوق، واضح است که هر چه ممکن است ارزش ωt ارزش cos2ωt نمی تواند بیشتر از 1 از این رو، ارزش P نمی تواند منفی باشد. مقدار P است که همیشه مثبت صرف نظر از جهت لحظه از من V و جریان ولتاژ، این بدان معناست که انرژی در EI مسیر معمولی خود را از منبع جریان برای بارگذاری و فسفر است که میزان مصرف انرژی توسط بار و این فعال نامیده می شود قدرت. از آنجا که این قدرت به دلیل اثر مقاومتی از مدار الکتریکی مصرف شده است از این رو گاهی اوقات آن را نیز قدرت resisteive نامیده می شود

توان راکتیو

قدرت القایی

در نظر گرفتن یک موقعیت تک فاز مدار قدرت است که به طور کامل استقرا است، این بدان معناست که وقفه پشت ولتاژ φ = + 90 ^درجه زاویه است. قرار دادن φ = + 90 ^درجه

در این معادله p =	1	V متر است. م [φ چون - چون (2ωt - φ)] ما را دریافت کنید:
	2

p =	1	V متر است. م [0 - چون (2ωt - 90 ^درجه).
	2

= -	1	V متر است. م. sin2ωt
	2

در بیان فوق، نشان داد که قدرت جریان در جهت جایگزین شده است. از 0 ^O به 90 ^O نیم سیکل منفی، از 90 ^درجه تا 180، ^O نیم سیکل مثبت، از 180 ^O تا 270 ^درجه آن چرخه دوباره منفی 1/2 و از 270 ^درجه تا 360 ^درجه آن را دوباره داشته باشند نیم سیکل مثبت. بنابراین این قدرت متناوب در طبیعت با یک فرکانس، دو فرکانس منبع است. همانطور که قدرت جریان متناوب EI جهت از منبع که در یک نصف چرخه و از بار بار به منبع در نیم سیکل بعدی مقدار به طور متوسط ​​از این قدرت صفر است. بنابراین این قدرت هیچ کار مفیدی انجام نمی دهد. این قدرت است که به عنوان توان راکتیو شناخته شده است. همانطور که در بالا توضیح داده شده بیان توان راکتیو به مدار به طور کامل استقرا مربوط است، این قدرت نیز نامیده می شود قدرت القائی

این را می توان به این نتیجه رسید که اگر مدار صرفا قیاسی است، انرژی خواهد بود فروشگاه به عنوان انرژی میدان مغناطیسی در طول نیم سیکل مثبت و به دور در نیم سیکل منفی و نرخ که در آن، این تغییرات انرژی، بیان شده به عنوان توان راکتیو سلف یا قدرت به سادگی قیاسی و این قدرت برابر سیکل مثبت و منفی و ارزش خالص صفر خواهد بود.

قدرت خازنی

اجازه دهید ما در حال حاضر در نظر گرفتن تک فاز مدار قدرت است که به طور کامل خازنی است، این است که در حال حاضر منجر به ولتاژ 90 ^{درجه است،} بنابراین φ = - 90 ^درجه.

قرار دادن این مقدار در معادله p =	1	V متر است. م [φ چون - چون (2ωt - φ)] ما را دریافت کنید:
	2

p =	1	V متر است. م [0 - چون {2ωt - (- 90 ^درجه)}].
	2

=	1	V متر است. م. sin2ωt
	2

از این رو در بیان قدرت خازنی، آن را نیز نشان داد که قدرت جریان در جهت جایگزین شده است. از 0 ^O به 90 ^O نیم سیکل مثبت، از 90 ^درجه تا 180، ^O آن را به نیم سیکل منفی داشته، از 180 ^O تا 270 ^درجه آن چرخه دوباره مثبت 1/2 و از 270 ^درجه تا 360 ^درجه آن را دوباره داشته باشند نیم سیکل منفی. بنابراین این قدرت نیز در طبیعت متناوب با فرکانس دو برابر فرکانس منبع است. بنابراین، به عنوان قدرت استقرایی، قدرت خازنی هیچ کار مفیدی انجام نمی. این قدرت نیز توان راکتیو است.

توان اکتیو و توان راکتیو

معادله قدرت می تواند دوباره نوشته شده است به عنوان

p = V _{متر. م.} cosφ - چون (2ωt - φ)]

= V _{متر. م.} cosφ - cosφ cos2ωt - sinφ sin2ωt]

= V _{متر. م} cosφ (1 - cos2ωt) - V _{متر است. م} sinφsin2ωt

این عبارت بالا دارای دو صامت، یکی از اولین V _{متر است. م} cosφ (1 - cos2ωt). می رود که هرگز منفی نشود زیرا ارزش (1 - cos2ωt) همیشه بزرگتر یا برابر صفر است، اما می تواند یک ارزش منفی ندارد. این بخشی از معادله قدرت تک فاز نشان دهنده بیان توان راکتیو است که متناوبا به عنوان قدرت واقعی یا قدرت واقعی شناخته شده است. به طور متوسط ​​از این قدرت به وضوح برخی از مقدار غیر صفر به معنی قدرت جسمی می کند برخی از کارهای مفید و به همین دلیل است که این قدرت نیز نامیده می شود قدرت واقعی و یا گاهی اوقات آن را به عنوان قدرت واقعی به آن اشاره شده است. این بخشی از معادله قدرت نشان دهنده توان راکتیو است که متناوبا به عنوان قدرت واقعی یا قدرت واقعی شناخته شده است.
دوره دوم V _متر است. من _{متر است.} sinφsin2ωt که سیکل مثبت و منفی را داشته باشند. بنابراین به طور متوسط ​​از این مولفه صفر است. این مولفه به عنوان مولفه راکتیو شناخته شده است آن را به عنوان سفر به عقب و جلو در خط را بدون انجام هر گونه کار مفید است.

قدرت اکتیو و توان راکتیو همان ابعاد وات اما برای تأکید بر این واقعیت است که جزء واکنشی نشان دهنده قدرت غیر فعال است، آن است که در شرایط از ولت آمپر واکنشی و یا در VAR کوتاه اندازه گیری شده است.

عکس از داخل قطع کننده مدار

  این طرح شامل اجزای زیر است:

1. عملگر اهرم - به صورت دستی سفر و تنظیم مجدد قطع کننده مدار استفاده می شود. همچنین نشان می دهد که وضعیت قطع کننده مدار (روشن یا خاموش / افتاد). اکثر شکن طراحی شده اند به طوری که آنها هنوز هم می تواند سفر حتی اگر اهرم برگزار می شود و یا قفل شده است و در "موقعیت" در. این است که گاهی اوقات به عنوان "سفر" و یا "مثبت سفر" عملیات اشاره شده است.
2. نیروهای فعال کننده مکانیسم - تماس با ما را با هم و یا از هم جدا.
3. مخابرات - در هنگام لمس کردن و شکستن جریان هنگامی که به منتقل شده از هم جدا.
4. پایانه
5. نوار دو فلزی.
6. کالیبراسیون پیچ - اجازه می دهد تا کارخانه سازنده را به دقت تنظیم سفر از دستگاه پس از مونتاژ.
7. سیم پیچی بشکل استوانه برای ایجاد میدان مغناطیسی
8. تقسیم قوس / خاموش

دستگاه باقی مانده جریان

اصل عمل.
1. الکتریکی با کمک الکترونیک
2. سیم پیچ ترانسفورماتور جریان ثانویه
3. ترانسفورماتور هسته
4. سوئیچ تست
L هادی زنده
هادی خنثی N.

RCDs طراحی شده برای قطع مدار در صورت نشت جریان وجود دارد. با تشخیص جریان نشتی کوچک (به طور معمول 5-30 میلی) و قطع به سرعت به اندازه کافی است (کمتر از 30 MS)، آنها ممکن است به جلوگیری از برق . نیز وجود دارد RCDs با پاسخ عمدا آهسته تر و پایین تر حساسیت، طراحی شده برای محافظت از تجهیزات و یا جلوگیری از شروع آتش سوزی های الکتریکی، اما قطع نه بی ارزش برای تجهیزات که دارای جریان نشتی بیشتر در عملیات عادی است. برای جلوگیری از برق، RCDs باید در عرض 25-40 میلی ثانیه در جریان نشتی (از طریق یک فرد) از 30 میلی عمل می کنند، قبل از اینکه شوک الکتریکی می توانید درایو قلب به فیبریلاسیون بطنی ، شایع ترین علت مرگ و میر از طریق شوک الکتریکی است. در مقابل، قطع کننده مدار و یا فیوز های معمولی تنها هنگامی که مدار جریان کل است بیش از حد (که ممکن است هزاران بار جریان نشتی RCD پاسخ) را بشکند. یک نشت کوچک، از جمله از طریق یک فرد، می تواند یک خطای بسیار جدی است، اما در حال حاضر در کل برای تبدیل شدن به بالا به اندازه کافی برای یک فیوز یا قطع کننده مدار برای شکستن مدار ایجاد نمی کند، چه رسد به انجام این کار به اندازه کافی سریع برای نجات یک زندگی است.

RCDs با اندازه گیری تعادل بین دو هادی با استفاده از یک دیفرانسیل عمل ترانسفورماتور جاری است. این تفاوت بین جریان را از طریق رهبر ارکستر زندگی می کنند و بازگشت از طریق هادی خنثی را اندازه گیری می باشد. اگر این کار به صفر خلاصه نیست، نشت جریان به جای دیگری (به زمین / زمین، یا به یکی دیگر از مدار) وجود دارد، و دستگاه تماس با ما آن را باز کنید.

باقیمانده تشخیص مکمل به تشخیص بیش از حد فعلی است. تشخیص فعلی باقی مانده می تواند برای حفاظت از اضافه بار یا اتصال کوتاه جریان را فراهم نیست، به جز موارد خاص که یک اتصال کوتاه از زندگی به زمین (به خنثی زندگی نمی کنند).

شماتیک RCD متحرک 3 فاز.

برای RCD با استفاده از برق سه فاز، هادی زنده و خنثی باید از طریق ترانسفورماتور فعلی منتقل می کند.

ویژگی های نمونه

مکانیسم داخلی RCD

افتتاح 3 فاز باقی مانده جریان دستگاه

عکس مکانیسم داخلی دستگاه باقی مانده جریان (RCD) را به تصویر می کشد. دستگاه تصویر در دستگاه قدرت بند ناف در خط سیمی طراحی شده است. امتیاز برای حمل حداکثر از 13 آمپر است و از 30 میلی آمپر جریان نشتی به سفر طراحی شده است. این RCD فعال است، است که، آن را چفت سفر های مکانیکی و در نتیجه قطع برق، یکی از ویژگی های مفید برای تجهیزات است که می تواند خطرناک باشد در غیر منتظره پاسخ energisation.

منبع ورودی و هادی خنثی در (1) به ترمینال متصل شده و بار خروجی هادی ها در (2) به ترمینال متصل است. هادی زمین (نشان داده نمی شود) را از طریق از عرضه متصل به بار بدون وقفه است.

هنگامی که دکمه تنظیم مجدد (3) فشرده شده است ((4) تماس با ما و پنهان در پشت (5)) نزدیک، اجازه می دهد در حال حاضر به تصویب. شیر برقی (سلونوئید) (5) را نگه می دارد، مخابرات به بسته هنگامی که دکمه تنظیم مجدد منتشر شده است.

حلقه حس (6) دیفرانسیل ترانسفورماتور فعلی را احاطه کرده است که (اما نه به الکتریکی متصل) هادی فاز و نول. در عملیات عادی، همه در حال حاضر پایین هادی زنده می گرداند تا هادی خنثی است. جریان در دو هادی بنابراین برابر و مخالف و لغو هر یک از دیگر.

هر خطا به زمین (برای مثال ناشی از یک فرد با لمس کردن یکی از اجزای زنده در دستگاه های پیوست شده)، باعث می شود برخی از جریان را به مسیر بازگشت که بدان معنی است که یک عدم تعادل (تفاوت) در حال حاضر در دو هادی (تک فاز وجود دارد مورد)، و یا به طور کلی تر، مجموع غیر صفر جریان از میان هادی های مختلف (به عنوان مثال، سه هادی فاز و یکی از هادی خنثی) است.

این تفاوت باعث می شود یک جریان در سیم پیچ حس (6) است که توسط مدار حس (7) برداشت شده است. مدارات معنای حذف و سپس قدرت را از شیر برقی (سلونوئید) (5) و تماس با ما (4) از هم جدا مجبور بهار ، قطع عرضه برق به دستگاه است.

این دستگاه طراحی شده است به طوری که در حال حاضر در میلی ثانیه قطع شود، تا حد زیادی کاهش احتمال شوک الکتریکی خطرناک در حال دریافت.

دکمه تست (8) اجازه می دهد تا عملکرد صحیح دستگاه را از طریق عبور یک جریان کوچک از طریق سیم تست نارنجی (9) تایید شده است. این شبیه سازی یک گسل را با ایجاد عدم تعادل در پیچ حس. اگر RCD سفر در زمانی که این دکمه فشار داده شده است و سپس دستگاه را باید جایگزین شوند.
